MCS-8CYD压差脉冲控制仪 MCS-8CYD DP Pulse Controller

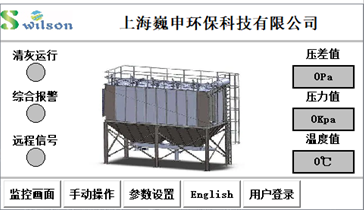

初始监控画面/ Initial monitoring screen

- 清灰运行：清灰运行时指示灯会变为红色；

- 综合报警：设备出现故障报警时指示灯变为红色；

- 远程信号：控制器清灰为远程控制时指示灯变为红色；

- 压差值：显示实时压差数据；

* 温度值：显示实时温度数据；

* 压力值：显示实时压力数据；

注：*号标注的为选配功能，需订货前提出；

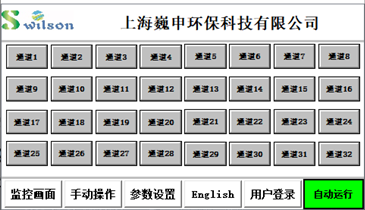

阀门手动测试/ Manual valve testing

需手动测试时，点击“自动运行”按钮，该按钮生效后会显示“手动测试”背景颜色变为红色；在该状态下时手动测试按钮生效；

点击所需测试的阀门按钮，按钮背景色变为红色；

参数设置/ Parameter settings

点击参数设置即可进入参数设置界面；

• 脉冲宽度：脉冲阀的动作时间，默认参数：0.3/s；
• 脉冲间隔：上个脉冲阀关闭到下个脉冲阀启动之间的间隔时间，默认参数：20/s；
• 周期间隔：所有阀门喷吹完毕到下次开始喷吹的时间间隔，默认参数：600/s；
• 组脉冲数：每组脉冲阀的数量，默认参数：24；
• 控制模式：选择本地和远程控制方式，默认本地控制；
• 控制方式：选择控制方式，默认为定时控制；
• 通讯地址：设置第三方设置访问控制器的站地址，通讯协议为modbusRTU协议；

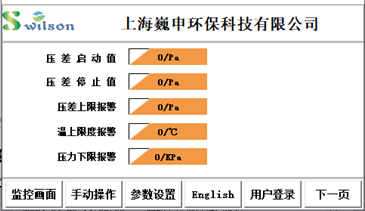

• 压差启动值：当系统为定压控制，且压差大于等于压差启动值时启动喷吹，默认参数：600/Pa；
• 压差停止值：当系统为定压控制，且压差小于等于压差停止值时停止喷吹；默认参数：400/Pa；
• 压差上限报警：当实际压差大于等于该值时发出压差报警信号；
• 温度上限报警：当实际温度大于等于该值时发出温度报警信号；
• 压力下限报警：当实际压力小于等于该值时发出压力报警信号；

需了解更详细的内容，请联系我们
