产品特点

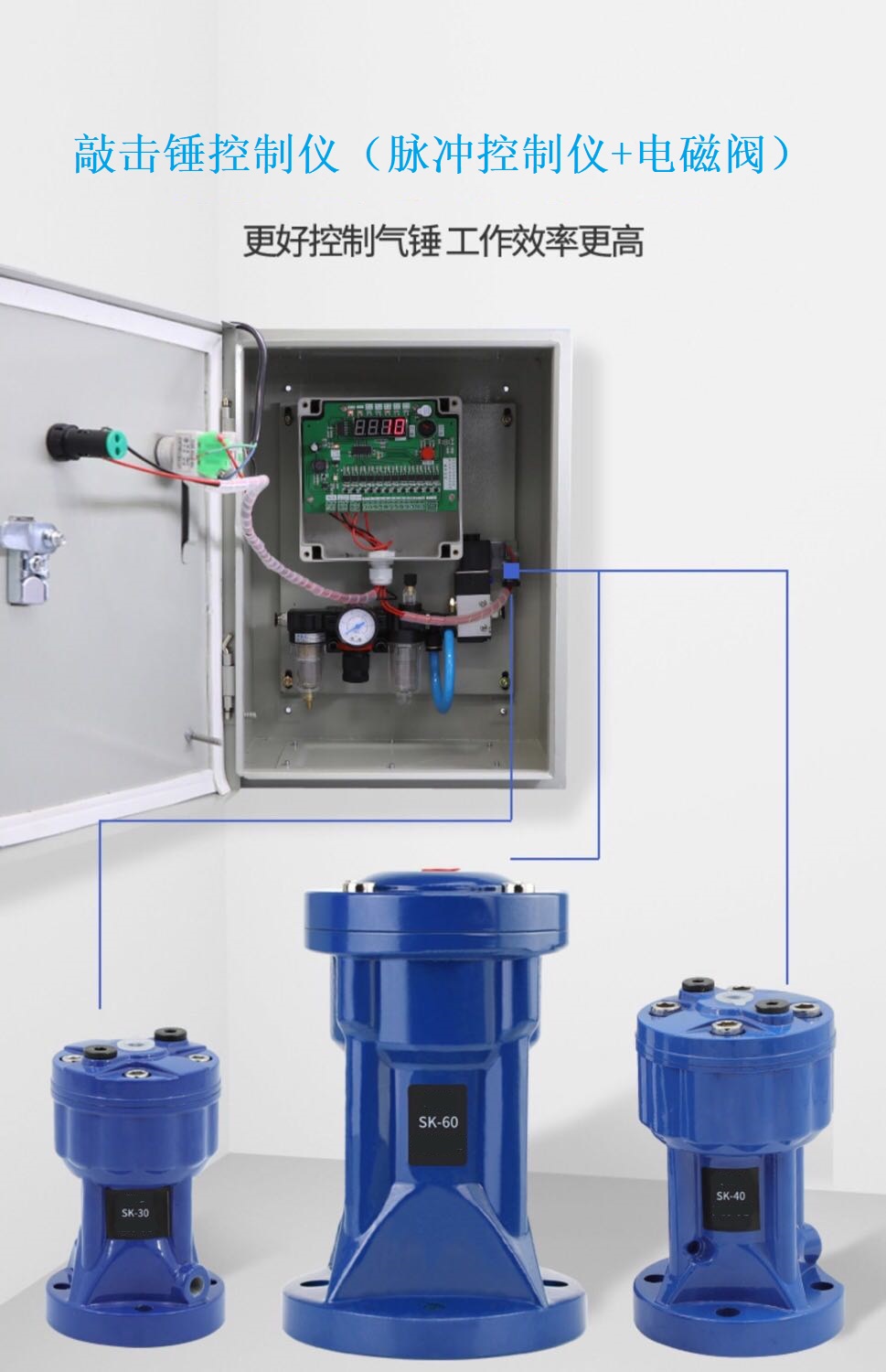

产品是上海巍申专为各种气动敲击锤而设计,这种敲击锤专用控制器可由时间继电器电磁阀组合而成也可以脉冲控制仪和电磁阀组合它们可以实现震击间隔时间可调,循环时间可调等先进功能。该控制箱电路设计合理,电路稳定,操作简单,大大方便用户的需求。



工作原理

外来气源气体(0.3-0.7Mpa)进入三位五通通电磁阀的进气孔,出气孔的开,闭状态由控制仪表控制,电磁阀的通断来执行气动敲击锤的工作状态。用户只需接通控制箱电源,设定好控制仪时间参数,连接进,出气气管即可


产品技术参数

受控气动锤数

1-12,(可任意设置)

额定输入电压

AC220V(-10%+10%)50-60HZ

额定输出电压

DC24V(或其他规格)

额定输出电流

1A

输出脉冲间隔调节范围

1-999秒(可调)

输出脉冲宽度调节范围

0.1-9.9秒(可调,加大需定制)

使用环境

-25℃-+55℃

空气的相对湿度

不超过85%

控制尺寸继电器)

300×25150(mm)

控制尺寸脉冲控制仪)

300×400×180(mm)


故障排除与维护

气动敲击锤构造简单,故障少,异常原因在于安装未注意细节所造成的。以下为常见的原因,使用者可自行排除。


异常情况

可能原因

检查排除

无法启动

无空气源或压力太低

检查空气调节组合压力指示是否正常

电磁阀无动作

将电磁阀端接住气动敲击锤的空气管拆开,动作电磁阀检查是否有气体喷吹

进气管与排气管安装错误

检查电磁阀的进气管与排气管是否正确

电磁阀选用错误

气动敲击锤须选用三口二位或者五口二位,否则动作后无法排气,下一次将无法工作

敲击力太小

或无法启动

一只总管配太多支管,总管与支管大小一样

总管的截面积应为支管截面积的总和或各自独立配管使气动敲击锤彼此不影响

气源不足管径,电磁阀三点组合与规定要求不符或配管太长

检查管路规格及安装是否正确,配管长度应在5米以内检查电磁阀空气调理组合规格

空气压力太低

检查气源及空气调理组合,并将气压调高至指定压力

配管管径与要求不符

检查管路规格要求是否正常

**器堵塞

更换**器,调节空气调理器的供油量

电磁阀杂音

固定气动敲击锤的螺丝未紧缩

重新锁紧

与被敲击物体的固定架焊接不良或强度不足

重新检查焊接

气动敲击锤内有异物或故障

拆除气动敲击锤清理或维修

敲击杂音

电磁阀内有异物或故障

清理或维修电磁阀
