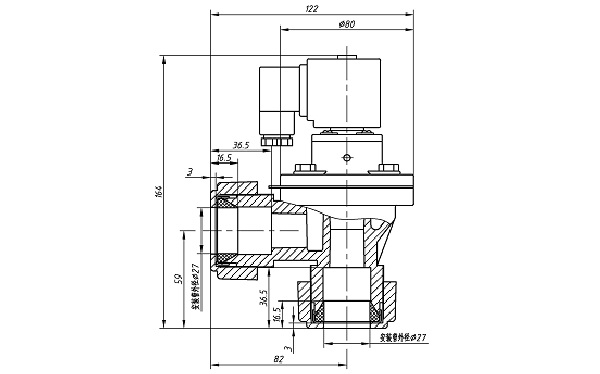

●DMF-ZM-20安装尺寸图示
|
公称通径 |
膜片 |
D |
H |
L |
G |
W |
L1 |
a |
a1 |
b |
c |
g |
Hm |
喷吹 |
流量系数 |
||
|
公制 |
英制 |
Kv |
Cv |
||||||||||||||
|
20 |
3/4" |
单 |
Φ80 |
164 |
122 |
Φ27 |
59 |
82 |
36.5 |
36.5 |
16.5 |
3 |
- |
123 |
3.5～6 |
18 |
21 |
|
ZM-20电磁脉冲阀技术指标： |
||||
|
名称 |
指标 |
|||
|
工作介质 |
洁净空气（<55°C) |
|||
|
工作压力 |
0.1∽0.7MPa |
|||
|
工作电压 |
DC24v |
AC110v |
AC220v |
|
|
工作电流 |
1A |
0.46A |
0.23A |
|
|
工作温度 （1、2级） |
常温（1级） |
-25∽80°C（-13∽176°F） |
||
|
高温（2级） |
-25∽230°C（-13∽446°F） |
|||
|
膜片直径 |
Φ80mm |
|||
|
流量系数Kv/Cv |
17.55/20.48 |
|||
|
喷吹面积 |
3.5~6m2 |
|||
|
进出气口通径 |
Φ27 |
|||
|
质量 |
0.9kg |
|||
|
空气相对湿度 |
≤85% |
|||
|
防护等级 |
IP65 |
|||
|
膜片寿命 |
喷吹100万次或3年 |
|||

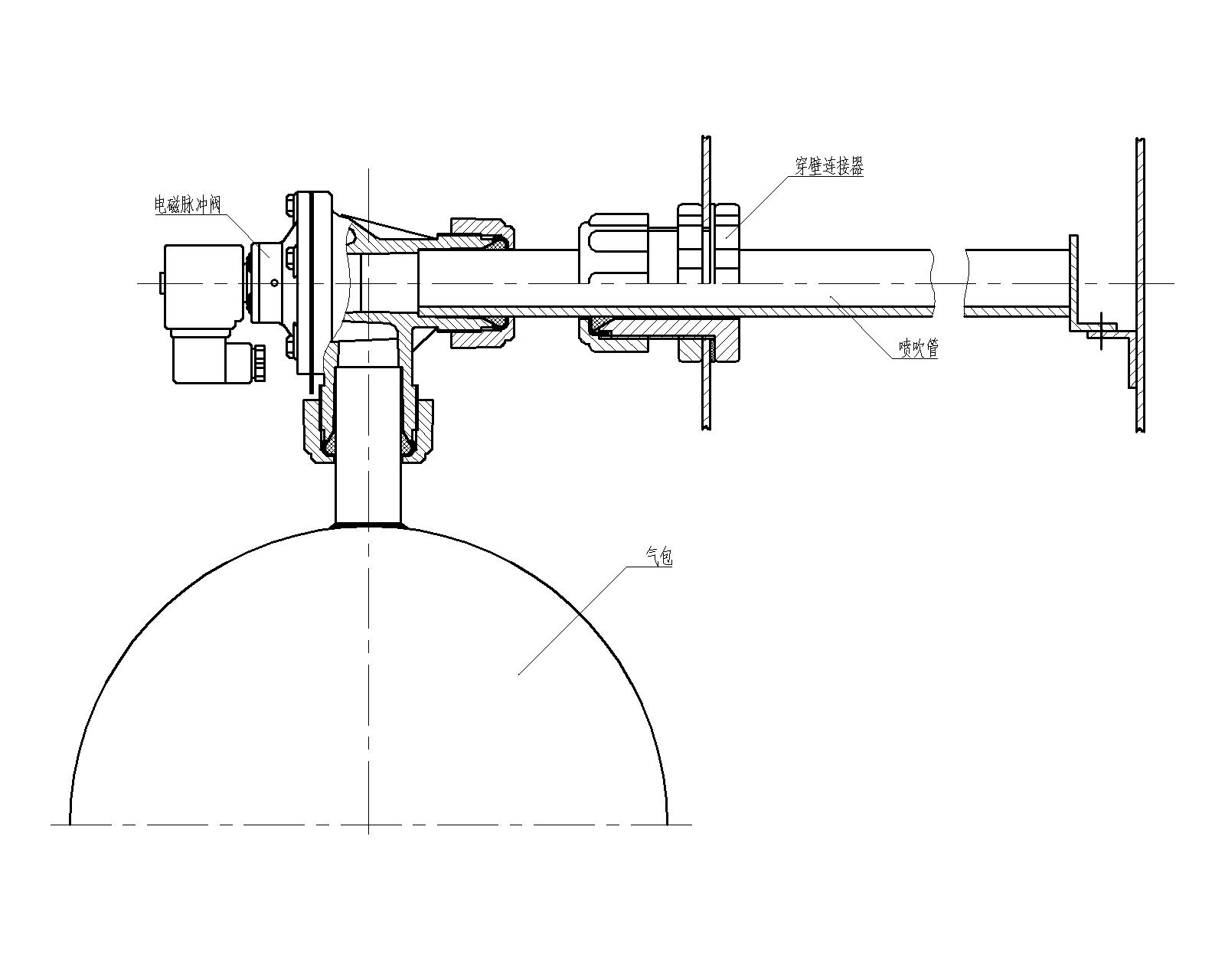

安装图：
